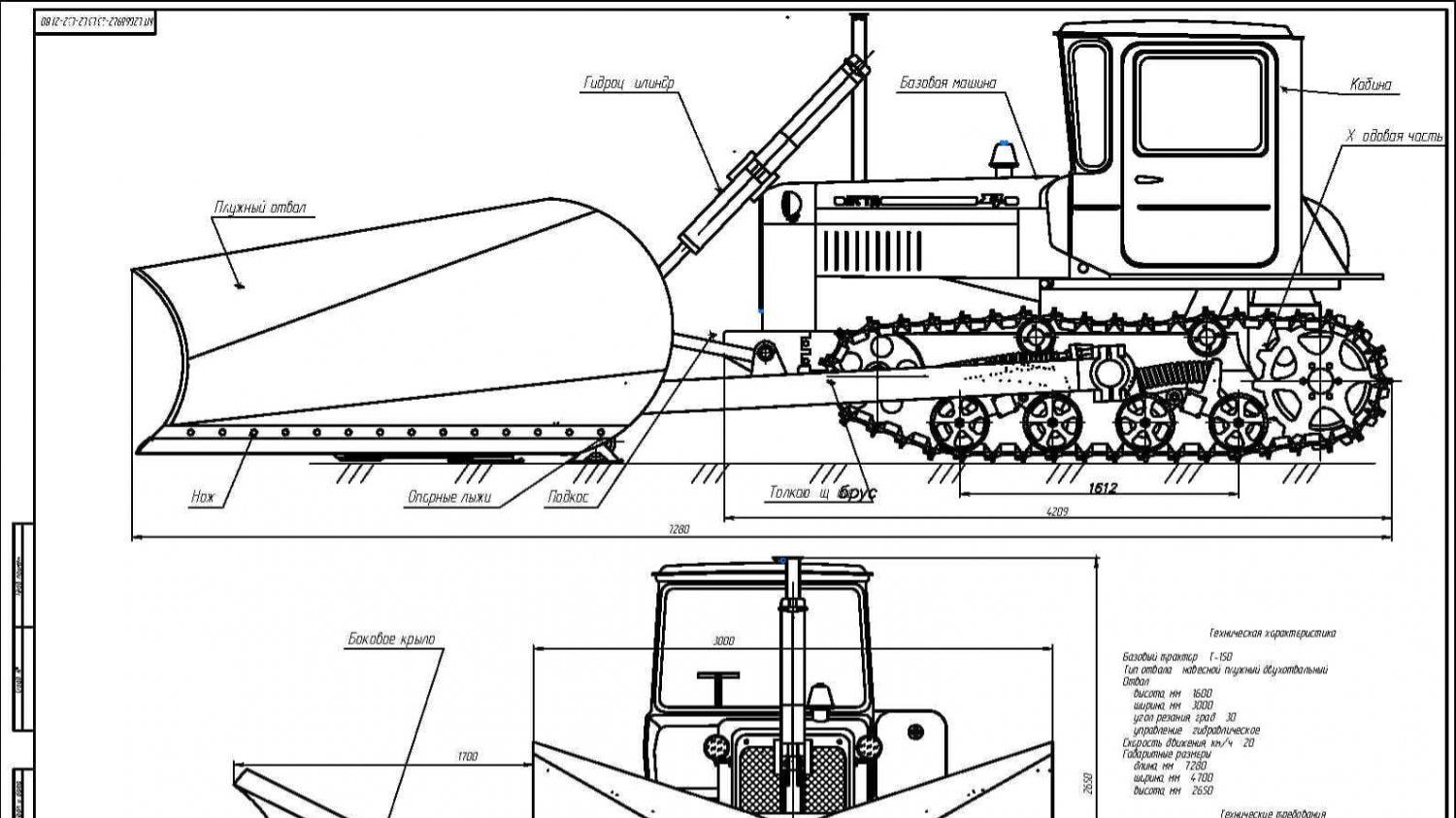

Чертежи и расчеты плужного снегоочистителя двухотвального с боковым крылом

Готовые чертежи и расчеты можете скачать со страницы - https://www.2d-3d.ru/2d-galereia/byldozeri/6877-pluzhnyj-snegoochistitel-dvuhotvalnyj-s-bokovym-krylom.html Технические характеристики Угол поворота отвала относительно продольной оси машины • со скоростного отвала 47°±2° • бокового отвала 45°±2° • длина крыла 2,75 м • передней щетки 60°±2° • средней щетки 60°±2° Отбираемая мощность, кВт, max 22. Рабочая жидкость гидросистемы привода навесного оборудования • кинематическая вязкость – не менее 10 мм2/с, не более 1500 мм2/с • температура – от -40°С до +80°С Скоростной отвал • рабочая скорость движения машины с отвалом, max – 30 км/ч • дальность отброса снега, max – 20 м • высота убираемого слоя свежевыпавшего сухого, рыхлого снега, max – 250 мм • ширина захвата отвала – 3 м Боковой отвал • ширина захвата отвала – до 2,2 м • рабочая скорость движения машины с отвалом, max – 40 км/ч Рабочая скорость движения машины 40. Основные параметры базовой машины: мощность двигателя, кВт 110 угол захвата снежного плуга 60 угол резания снежного плуга 30 размеры отвала, м - высота спереди 760 - сзади 1840 - ширина захвата 3000 Max рабочая скорость, км/ч 30 #Чертёж #Dwg #cdw #AutoCAD #Чертежи #Автокад #Проекты #Расчёты #шаблоны #примеры #Проект #Чертеж #Dwg #drawing #расчет #Реферат #Курсовая #Курсовой #Дипломная #схема #Снегоочиститель #отвал 2d-3d.ru
